低压电缆的3+2跟4+1有什么区别
电线电缆中有单芯和多芯之分,3+2芯和4+1芯,看着都是5芯,那这两者到底有没有区别呢?下面小编来介绍下电线电缆3+2和4+1芯的含义及区别。
电线上的3+2和4+1表示一根电缆线的芯数,一根电缆里面有相互绝缘的2条或3条、3+2条、4+1条线、5条线,分别叫2芯或3芯、3+2芯、4+1芯、5等芯线。

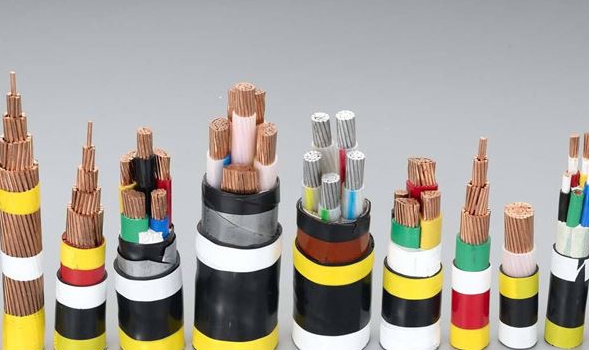

下面以电力电缆YJV为例
![](/uploads/allimg/240428/1-24042Q64423a7.jpg)
YJV 3+2芯
3+2电缆的3就是三根相线(L1,L2,L3相线,这三条线直径大)线的直径一样大,2就是零线和和PE线,一条线用于接零线(N中性线,这条直径相对L1,L2,L3小)、一条线用于接接地线(PE接地保护线,这条直径相对L1,L2,L3也小)。
YJV 4+1芯
4+1电缆的4就是三根相线和零线的直径一样大,1就是PE接地线单独是一个直径;4+1就是一条电缆由4条线,其中一条线用于接火线(L1相线),一条线用于接零线(N中性线),一条线用于接接地线(PE接地保护线)也行。
